Tabellarische Produktdaten
| Einsatzgebiet (zu bearbeitendes Material): | P |
| Material: | HSS-E-V3 |
| Gewindeart: | M |

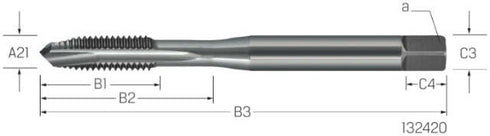

| [A21] Gewindenenndurchmesser metrisch: | M24 |
| Gewindenenndurchmesser: | M24 |
| Beschichtung [H5/COATN]: | unbeschichtet |
| Anschnittform: | B |
| Flankenwinkel: | 60 ° |
| Hersteller-Artikelnummer-Shop: | 132420 M24 |
| Schneidrichtung: | rechts |
| Norm des Gewindebohrers: | DIN 371, DIN 376 |
| Norm des Gewindes: | DIN 13 |
| Toleranzfeld: | H6 |
| [A3] Gewindesteigung mm: | 3 |
| Bohrungstyp: | Durchgangsloch |
| Mit Kühlkanal: | false |
| [B3/B4/B5] Gesamtlänge mm: | 160 |
| Gewindeschneidteillänge mm: | 38.00 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 18 |
| [C4] Schaftlänge mm: | 17 |
| Vierkant (a): | 14.5 |
| Kernlochdurchmesser mm: | 21.00 |
