Tabellarische Produktdaten
| Einsatzgebiet (zu bearbeitendes Material): | P,M,S |
| Material: | HSS-E-V3 |
| Gewindeart: | M |
| [A21] Gewindenenndurchmesser metrisch: | M16 |
| Gewindenenndurchmesser: | M16 |
| Beschichtung [H5/COATN]: | vaporisiert |
| Anschnittform: | B |
| Flankenwinkel: | 60 |
| Hersteller-Artikelnummer-Shop: | 135030 M16 |
| [F1] Schneidrichtung: | rechts |
| Norm des Gewindebohrers: | DIN 376 |
| Norm des Gewindes: | DIN 13 |
| Toleranzfeld: | H6 |
| [A3] Gewindesteigung mm: | 2 |
| Bohrungstyp: | Durchgangsloch |
| Mit Kühlkanal: | false |

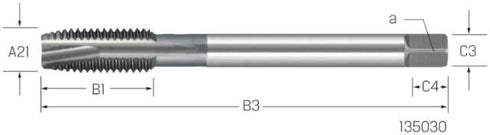

| [B3/B4/B5] Gesamtlänge mm: | 110 |
| Gewindeschneidteillänge mm: | 32 |
| [C3] Aufnahmedurchmesser, maschinenseitig mm: | 12 |
| [C4] Schaftlänge mm: | 12 |
| Vierkant (a): | 9 |
| Kernlochdurchmesser mm: | 14 |
